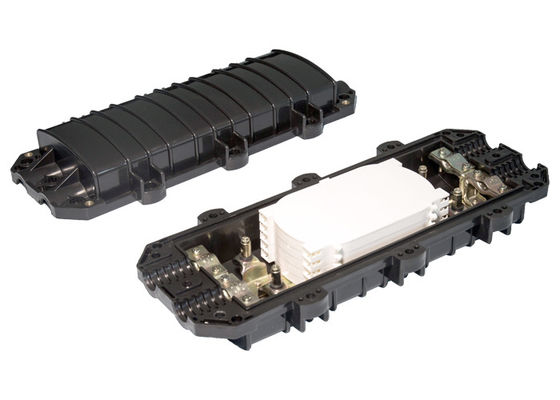

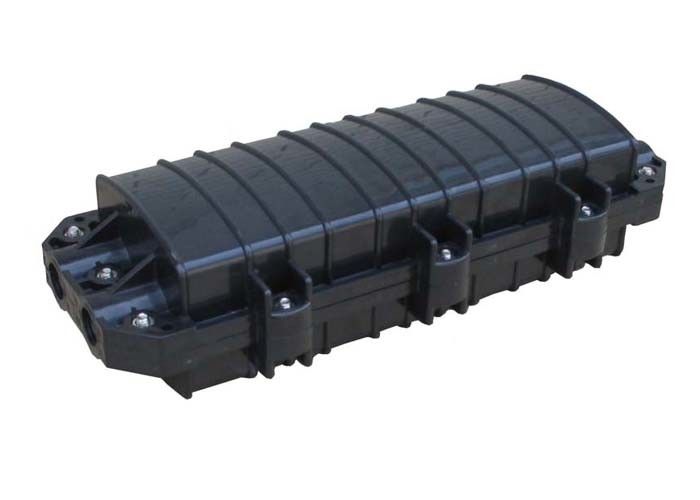

ABS 48 Kern-Faser-Optikschließung, optische Spleiß-Schließung

Der Hauben-GPJ Wasser-beständiges Lichtwellenleiter-Gelenk-der Schließungs-48 des Kern-FTTH IP68

Anwendung:

      Das Produkt kann angewendet werden in der Gerade und in der Zweiglinie (eine in zwei, in eins in drei) Verbindungen von Lichtleiterkabeln innerhalb des Durchmessers von 17mm (φ), aller Arten und Strukturen, wenn gelegter obenliegender, in Vorbereitung, Untertage oder im Brunnen. Unterdessen wird es auch an der Verbindung von Gesamtplastikstadt-Telefonkabeln angewendet.

Strukturelle Eigenschaften:

• Alle Eigentumsindizes stimmen mit nationalem Standard YD/T814-1996 überein.
• Der Fallkörper wird von importiertem Intensitätstechnikplastik (ABS) gemacht und die Form mit Formplastik unter Hochdruck bildete. Er ist in Form des HALBEN Rechtecks, mit den Vorteilen weniger Gewichts, hoher mechanischer des Ätzendwiderstands, anti-wie vom Blitz getroffen und langer Nutzungsdauer der Intensität.
• Der Fallkörper- und -kabeleingang werden mit der klebenden Gummireise (nicht-vulkanisiert) und Siegelband versiegelt. Zuverlässige versiegelnde Fähigkeit. Instandzuhalten kann wieder geöffnet und einfach sein.
• einzigartige Einteilung von 2 verschiedenen Kabeldurchhängen (φ12.5, φ17) ermöglicht Benutzer, unterschiedlichen Außendurchmesser entsprechend Istzuständen zu wählen, es erhöht die Zuverlässigkeit des Kabeleingangs versiegelte.
• Überschneidungsfaser-schmelzender Behälter und unterschiedliche Isolierungserdeinheit machen die Einteilung von den Kernen und erweitern die Kapazität und Kabel-tönerne das flexible, das bequem und das sicher.
• Äußere Metallkomponente und Repariereneinheit werden vom Edelstahl, können in der unterschiedlichen Umwelt so wiederholt verwendet werden gemacht.
•

Technische hauptsächlichspezifikationen:

• Externe Größe: (length×width×height) 435×190×120
• Gewicht: 2.5kg
• wickelnder Radius aus optischen Fasern: : ≥40mm
• Extraverlust des Faserbehälters: ≤0.01dB
• Faserlänge gelassen im Behälter: ≥1.6m
• Faserkapazität: einzeln: 96 Kerne, Band-förmig: 192 Kerne
• Betriebstemperatur: - 400 C | + 700 C
• seitlicher Druckwiderstand:: ≥2000N/10cm
• Schockwiderstand: ≥20N.m
•

Operationen:

• Wählen Sie den Kabeldurchhang mit richtigem Außendurchmesser und lassen Sie ihn das Lichtleiterkabel durchlaufen. Ziehen Sie dem Kabel ab, entfernen Sie das äußere und innere Wohnung, sowie lose Vertragsrohr, und waschen Sie weg das füllende Fett und 1.1~1.6mfiber und 30~50mm lassen Stahlkern.
• Regeln Sie die Pressekarte des Kabels und das Kabel, zusammen mit Kabel, Stahlkern zu verstärken. Wenn der Durchmesser des Kabels kleiner als 10mm ist, binden Sie zuerst den Reparierenpunkt des Kabels mit Klebstreifen bis den Durchmesser hat erreicht 12mm, regeln es dann.
• Führen Sie die Faser in den schmelzenden und Verbindungsbehälter, in das Verlegenheitshitzevertragsrohr und in das Hitzeschmelzrohr bis eins der Verbindungsfaser. Nach dem Schmelzen und der Verbindung der Faser, verstärken Bewegungshitzevertragsrohr- und -hitzeschmelzrohr und das rostfreie (oder Quarz) zu reparieren Kernstock, sich vergewissern, dass das Anschlussstück mitten in dem Gehäuserohr ist. Erhitzen Sie das Rohr, um die zwei in eins zu machen. Setzen Sie das geschützte Gelenk in den Faser-legenden Behälter. (ein Behälter kann 12 Kerne legen)
• Legen Sie die linke Faser im schmelzenden und Verbindungsbehälter gleichmäßig, und reparieren Sie die wickelnde Faser mit Nylonbindungen. Benutzen Sie die Behälter von unten nach oben. Schließlich ist die Faser angeschlossen worden, die Oberschicht umfasst und repariert sie.
• Bringen Sie es in Position und benutzen Sie das Erdungskabel gemäss den Projektplan.
• Versiegeln des Kabelführungswinkels, der dem Einlass der Spleißschließung und dem Gelenk der Kabelringe mit Dichtband sich nähert. Und nah die unbenutzten Einlass mit Steckern, mit herausgestellten konkaven Teilen des Steckers versiegelt mit Bändern. Dann setzen Sie versiegelnde Reisen in die versiegelnde Nut auf die Seiten des Oberteils und fetten Sie das konkave Teil des Einlasses des Körpers zwischen den zwei Teilen des Oberteils ein. Dann Abschluss die zwei Teile des Oberteils und es mit Edelstahlbolzen festziehen. Die Bolzen sollten mit ausgeglichener Kraft fest geschraubt werden.
• Entsprechend der legenden Anforderung Position und das hängende Werkzeug reparieren.

Ladeliste:
