Produktdetails:
|
| Produktname: | Transceiver 40G QSFP | Wellenlänge: | 1310nm |
|---|---|---|---|
| Abstand: | 10KM | Datenrate: | 10Gb/s |
| Schnittstelle: | Doppel-LC | Stromversorgung: | Einzelnes +3.3V |
| Garantie: | 3 Jahre | Anwendung: | Ethernet, Faser-Kanal, Schalter, zum der Schnittstelle zu schalten |
| Hervorheben: | SFP-Faseroptiktransceiver,Optiktransceiver der Faser-1310nm,QSFP-Faser-Optiktransceiver |
||

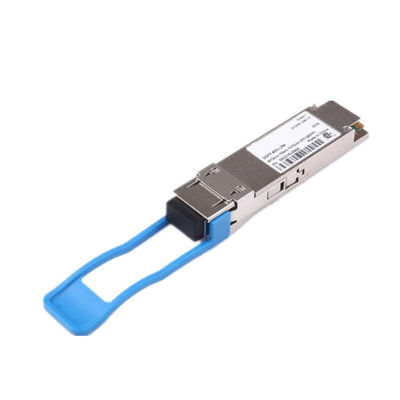

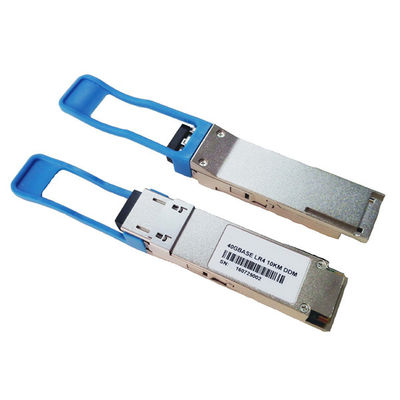

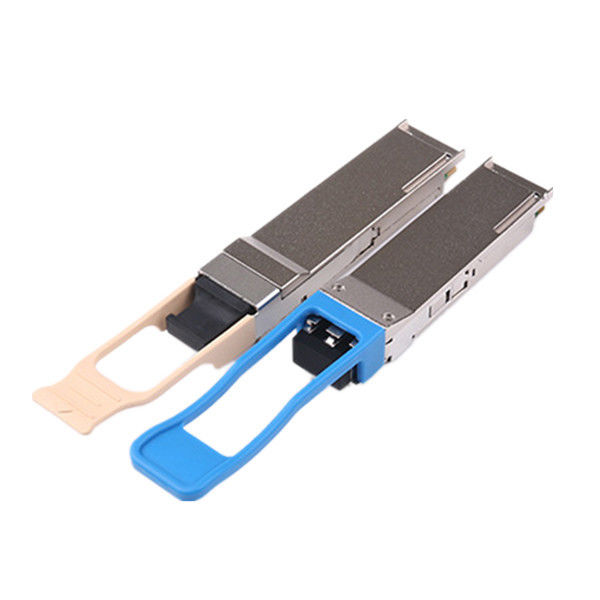

40G QSFP PSM LR4 ist ein steckbares (QSFP+) optisches Modul des parallelen Form-Faktors des Viererkabels 40Gb/s kleinen. Itprovides erhöhte Portdichte- und Gesamtsystemkosteneinsparungen. Das optische Modul QSFP+-Vollduplex bietet 4, die Unabhängiger und die Empfangskanäle übertragen an, je fähig zur Operation 10Gb/s für eine gesamte Datenrate von 40Gb/s auf 10km von Einmodenfaser.
Ein Flachkabel aus optischen Fasern mit einem MTP-/MPOverbindungsstück kann in den QSFP+-Modulbehälter verstopft werden. Richtige Ausrichtung wird durch die Führungsstifte innerhalb des Behälters sichergestellt. Das Kabel kann nicht normalerweise verdreht werden, damit richtiger Kanal Ausrichtung kanalisiert. Elektrische Verbindung wird durch ein z-steckbares Verbindungsstück des Stift 38 pro MSA-Anforderung erzielt.
Eigenschaften
Parameter
| Paket (Form-Faktor) | QSFP+ |
| Datenrate (typisch) | 10,3 Gbps/CH |
| Mitte-Wellenlänge | 1310nm |
| Abstand | 10km |
| Diagnosen | Digital-Monitor |
| Übermittler | 4CH 1310nm DFB Laser |
| Empfänger | Fotodetektor Reihe PIN-4CH |
| TX-Spitzenleistung (dBm) | -5.5~+1.5 |
| RX-Empfindlichkeit (dBm) | -12,6 |
| Niedrige/hohe Gehäusetemperatur | 0°C~70°C |
| Spannungs-Versorgung (typisch) | 3.3v |
| Verbindungsstück | Grad SMF MTP/MPO 8 ohne PIN |
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkungen | |
| Übermittler | |||||||
| Mittelwellenlänge | λC | 1270 | 1310 | 1350 | Nanometer | 1 | |
| Effektivwertspektralbreite | λrms | 3,5 | Nanometer | 1 | |||
| Durchschnittliche Produkteinführungs-Energie, jeder Weg | PAVG | -5,5 | -0,5 | +2,3 | dBm | ||
| Optischer Modulations-Umfang (OMA) | POMA | -4,5 | -0,5 | +3,5 | dBm | 1 | |
| Unterschied bezüglich der Produkteinführungs-Energie zwischen irgendwelchen zwei Wegen | Ptx, Unterschied | 5,0 | DB | ||||
| Produkteinführungs-Energie in OMA minus der Übermittler-und Streuungs-Strafe (TDP), jeder Weg | OMA-TDP | -9,7 | dBm | 1 | |||
| Aufstieg/Abfallzeit | Tr/Tf | 50 | ps | ||||
| Löschungs-Verhältnis | ER | 3,5 | DB | ||||
| Relative Intensitäts-Geräusche | Rin | -128 | dB/Hz | ||||
| Optische Rückflussdämpfungs-Toleranz | TOL | 12 | DB | ||||
| Übermittler-Reflexionsvermögen | Funktelegrafie | -12 | DB | ||||
| Übermittler-Augen-Masken-Rand | EMM | 10 | % | 2 | |||
| Übermittler-Augen-Masken-Definition {X1, X2, X3, Y1, Y2, Y3} | {0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | ||||||
| Durchschnittlicher Produkteinführungs-Ausschalten-Übermittler, jeder Weg | Poff | -30 | dBm | ||||
| Empfänger | |||||||
| Mittelwellenlänge | λC | 1270 | 1310 | 1350 | Nanometer | ||
| Schaden-Schwelle | THd | +3 | dBm | ||||
| Überlastung, jeder Weg | OVL | +1 | dBm | ||||
| Empfänger-Empfindlichkeit in OMA, jeder Weg | Sensor | -12,5 | dBm | ||||
| Unterschied bezüglich Energie zwischen irgendwelchen zwei Wegen (OMA) empfangen | Prx, Unterschied | 5,0 | DB | ||||
| Signal-Verlust erklären Schwelle | LOSA | -30 | dBm | ||||
| Signal-Verlust Deassert-Schwelle | LOSD | -15 | dBm | ||||
| Los-Hysterese | LOSH | 0,5 | 6 | DB | |||
| Optische Rückflussdämpfung | ORL | -12 | dBm | ||||
| Empfangen Sie elektrisches 3 DB oberes CutoffFrequency, jeder Weg | Fc | 12 | Gigahertz | ||||
Anmerkungen:
1. Übermittlerwellenlänge, Effektivwertspektralbreite und Energiebedarf, das OMA minus TDP Spezifikt. zu treffen, um Verbindungsleistung zu garantieren.
2. Das Augendiagramm wird mit Wellenform 1000 geprüft.
