10KM DDM QSFP28 100G LR4 Modul Verdrahtungshandbuchs Sfp, Sfp-Faser-Transceiver

10KM DDM QSFP28 100G LR4 Modul Verdrahtungshandbuchs Sfp, Sfp-Faser-Transceiver
10KM DDM QSFP28 100G LR4 Modul Verdrahtungshandbuchs Sfp, Sfp-Faser-Transceiver 10KM DDM QSFP28 100G LR4 Modul Verdrahtungshandbuchs Sfp, Sfp-Faser-Transceiver 10KM DDM QSFP28 100G LR4 Modul Verdrahtungshandbuchs Sfp, Sfp-Faser-Transceiver 10KM DDM QSFP28 100G LR4 Modul Verdrahtungshandbuchs Sfp, Sfp-Faser-Transceiver

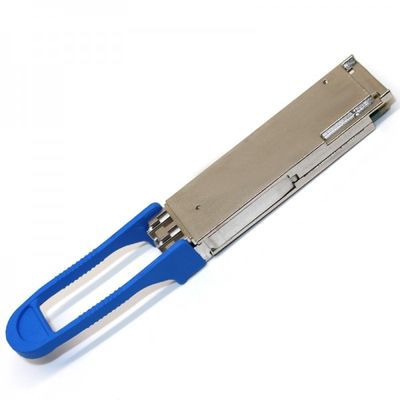

Großes Bild :  10KM DDM QSFP28 100G LR4 Modul Verdrahtungshandbuchs Sfp, Sfp-Faser-Transceiver

Produktdetails:
Herkunftsort: CHINA
Markenname: OEM
Zertifizierung: ISO9001
Modellnummer: Soem
Zahlung und Versand AGB:
Min Bestellmenge: 1pcs
Preis: Negotiable
Verpackung Informationen: Karton PVCs box+outer
Lieferzeit: 3-6 Arbeitstage
Zahlungsbedingungen: T/T, L/C, Western Union, MoneyGram, Paypal
Versorgungsmaterial-Fähigkeit: 5000unit/month
Kontakt

10KM DDM QSFP28 100G LR4 Modul Verdrahtungshandbuchs Sfp, Sfp-Faser-Transceiver

Beschreibung
Produktname: 100G QSFP28 Datenrate: 100Gb/s
Wellenlänge: 1310nm Abstand: 10KM
Schnittstelle: Doppel-LC Stromversorgung: Einzelnes +3.3V
Garantie: 3 Jahre Anwendung: Ethernet, Faser-Kanal, Schalter, zum der Schnittstelle zu schalten
Markieren:

LR4 Wdm Sfp Module

,

DDM Wdm Sfp Module

,

QSFP28 Sfp Fiber Transceiver

Transceiver-Duplex aus optischen Fasern Lc 1310NM 10KM DDM 100G-QSFP28-LR4 100G QSFP28
Beschreibung

Der optische Empfänger 100G QSFP28 LR4 integriert Empfangsweg auf ein Modul. Die Wege des Empfängers vier von optischen Datenströmen werden optisch durch einen integrierten optischen Demultiplexer entmultiplexiert. Jeder Datendampf wird durch einen PIN-Fotodetektor und einen transimpedance Verstärker wiederhergestellt, zeitlich neu festgelegt und weitergegeben an einen Ertragfahrer. Dieses Modul kennzeichnet eine heiß-steckbare elektrische Schnittstelle, eine Leistungsaufnahme der geringen Energie und 2-drahtige serielle Schnittstelle.



Eigenschaften

Absolute Maximalleistungen

Parameter Symbol Min. Maximum. Einheit Anmerkung
Versorgungs-Spannung Vcc -0,5 3,6 V
Lagertemperatur TS -40 85 °C
Relative Luftfeuchtigkeit Relative Feuchtigkeit 0 85 %
Rx-Schaden-Schwelle, pro Weg PRdmg 5,5   dBm

Anmerkung: Druck mehr als die absoluten Bewertungen des Maximums kann Dauerschaden zum Transceiver verursachen.

Empfohlene Betriebsbedingungen

Elektrische Eigenschaften (Spitzen-=0~70℃, Vcc=3.14~3.47V)

(Wenn nicht anders vermerkt geprüft unter empfohlenen Betriebsbedingungen,)

Parameter Symbol Minute Art Maximal Einheit Anmerkungen
Empfänger
Signalisieren von Rate pro Weg DRPL ± 25,78125 100 PPMs Gb/s
Differenziales Datenausgabeschwingen Vout, pp. 400   800 Millivolt
Augenbreite Ew 0,57     UI
Vertikale Augenschließung       5,5 DB
Differenzausgang Rückflussdämpfung (Minute) RLd (f)

9,5 – 0.37f, 0.01≤f<8>

4,75 – 7.4log10 (f/14), ≤f 8<19>



 DB

Common differenzialer Modus conver- sion Rückflussdämpfung (Minute)



 RLdc (f)

22-20 (f/25.78), 0.01≤f<12>

15-6 (f/25.78), 12.89≤f<19>



 DB
Differenziale Beendigungsfehlanpassung TM     10 %
Übergangszeit, 20% bis 80% Tr, Tf 12     ps



Optische Eigenschaften (Spitzen-=0~70℃, Vcc=3.14~3.47V)

(Wenn nicht anders vermerkt geprüft unter empfohlenen Betriebsbedingungen,)

Parameter Symbol Einheit Minute Art Maximal Anmerkungen
Empfänger
Empfangen Sie Rate für jeden Weg   Gb/s 25,78125 ±100 PPMs 1
Vier Weg-Wellenlängenbereich λ1 Nanometer 1294,53 1295,56 1296,59
λ2 1299,02 1300,05 1301,09
λ3 1303,54 1304,58 1305,63
λ4 1308,09 1309,14 1310,19
Überbelasten Sie eingegebene optische Energie Pmax dBm 5,5

Durchschnitt empfangen Energie für jedes

Weg

 Pin dBm -10,6   4,5 2,4
Empfänger-Empfindlichkeit (OMA) pro Weg Psens1 dBm     -10,6
Betonte Empfindlichkeit (OMA) pro Weg Psens2 dBm     -6,8 3
Rückflussdämpfung RL DB -26
Elektrische obere Grenzfrequenz 3dB des Empfängers, pro Weg   Gigahertz     31
Los De-erklären PD dBm     -11,6
Los erklären PA dBm -23,6
Verlust-Hysterese PD-PA dBm   2

Anmerkungen:

1. Empfänger besteht aus 4 Fotodetektoren, die an 25.78Gb/s jedes funktionieren.

2. Minimalwert ist informative, Gleichgestelltminute TxOMA mit unbegrenztem ER und maximale Kanaleinfügungsdämpfung.

3. SRS wird mit vertikaler Augenschließungsstrafe von maximalem DB 1,8, von J2 von 0,30 UI und von J9 von 0,47 UI gemessen.

4. Energiewert und Energiegenauigkeit sind mit allen Kanälen. eingeschaltet.

Pin Name Logik Beschreibung
1 Boden   Boden 1
2 Tx2n CML-I NC 10
3 Tx2p CML-I NC 10
4 Boden   Boden 1
5 Tx4n CML-I NC 10
6 Tx4p CML-I NC 10
7 Boden   Boden 1
8 ModSelL LVTTL-I Modul ausgewählt 3
9 ResetL LVTTL-I Modul-Zurückstellen 4
10 Vcc Rx   +3.3V-Stromversorgungs-Empfänger 2
11 SCL LVCMOS-I/O 2-drahtige Uhr der seriellen Schnittstelle 5
12 SDA LVCMOS-I/O 2-drahtige Daten der seriellen Schnittstelle 5
13 Boden   Boden 1
14 Rx3p CML-O Empfänger Nicht-umgekehrte Datenausgabe 9
15 Rx3n CML-O Empfänger umgekehrte Datenausgabe 9
16 Boden   Boden 1
17 Rx1p CML-O Empfänger Nicht-umgekehrte Datenausgabe 9
18 Rx1n CML-O Empfänger umgekehrte Datenausgabe 9
19 Boden   Boden 1
20 Boden   Boden 1
21 Rx2n CML-O Empfänger umgekehrte Datenausgabe 9
22 Rx2p CML-O Empfänger Nicht-umgekehrte Datenausgabe 9
23 Boden   Boden 1
24 Rx4n CML-O Empfänger umgekehrte Datenausgabe 9
25 Rx4p CML-O Empfänger Nicht-umgekehrte Datenausgabe 9
26 Boden   Boden 1
27 ModPrsL LVTTL-O Modul-Geschenk 6
28 International LVTTL-O Unterbrechung 7
29 Vcc Tx   +3.3V-Stromversorgungsübermittler 2
30 Vcc1   +3.3V-Stromversorgung 2
31 LPMode LVTTL-I Modus der geringen Energie 8
32 Boden   Boden 1
33 Tx3p CML-I NC 10
34 Tx3n CML-I NC 10
35 Boden   Boden 1
36 Tx1p CML-I NC
37 Tx1n CML-I NC 10
38 Boden   Boden 1


Standards

Konform mit IEEE 802.3ba

Konform mit Hardware-Spezifikationen QSFP28 MSA

Konform mit RoHS



Anwendungen

100GBASE-LR4

Infiniband QDR und DDR verbindet sich untereinander

Verbindungen des Datacom 100G



Produkt-Bilder

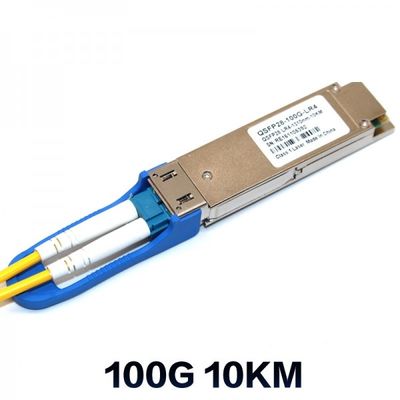

10KM DDM QSFP28 100G LR4 Modul Verdrahtungshandbuchs Sfp, Sfp-Faser-Transceiver 0

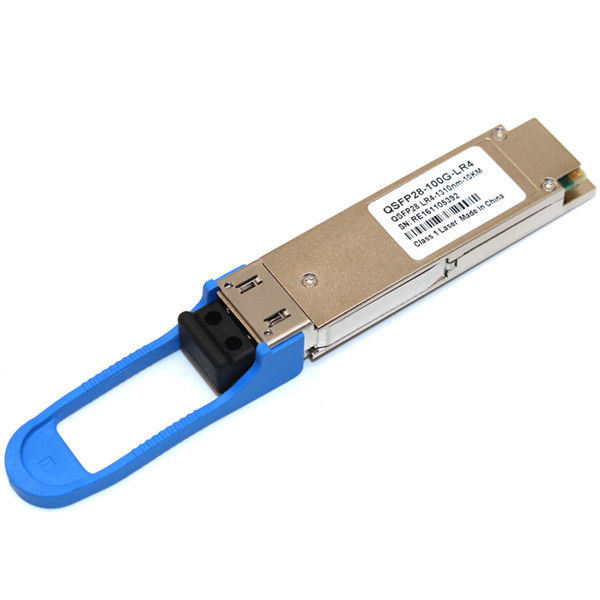

10KM DDM QSFP28 100G LR4 Modul Verdrahtungshandbuchs Sfp, Sfp-Faser-Transceiver 1

Fabrik-Bild

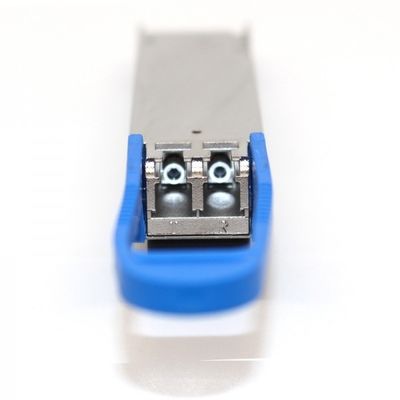

10KM DDM QSFP28 100G LR4 Modul Verdrahtungshandbuchs Sfp, Sfp-Faser-Transceiver 2


FAQ

Q1. Kann ich einen Beispielauftrag für dieses Produkt haben?
: Ja begrüßen wir Beispielauftrag, um Qualität zu prüfen und zu überprüfen. Gemischte Proben sind annehmbar.

Q2. Was über die Vorbereitungs- und Anlaufzeit?
: Probe benötigt 3-6 Tage, Massenproduktionszeit benötigt 1-2 Wochen für Auftragsquantität mehr als

Q3. Haben Sie irgendeine MOQ-Grenze für Beispielauftrag?
: Niedriges MOQ, 1pc für die Beispielprüfung ist- verfügbar

Q4. Wie versenden Sie die Waren und wie lang es nehmen, um anzukommen?
: Wir versenden normalerweise durch DHL, UPS, Fedex oder TNT. Es dauert normalerweise 3-5 Tage, um anzukommen. Fluglinie und Seeverschiffen sind- auch optional.

Größe und Tag:

Faser Optik-SFP-Modul,

bidirektionaler Faseroptiktransceiver,

LR4 Modul Verdrahtungshandbuchs Sfp
