100M MPO Faser-Optiktransceiver QSFP 40G SR4 in mehreren Betriebsarten

100M MPO Faser-Optiktransceiver QSFP 40G SR4 in mehreren Betriebsarten
100M MPO Faser-Optiktransceiver QSFP 40G SR4 in mehreren Betriebsarten 100M MPO Faser-Optiktransceiver QSFP 40G SR4 in mehreren Betriebsarten

Großes Bild :  100M MPO Faser-Optiktransceiver QSFP 40G SR4 in mehreren Betriebsarten

Produktdetails:
Herkunftsort: CHINA
Markenname: OEM
Zertifizierung: ISO9001
Modellnummer: Soem
Zahlung und Versand AGB:
Min Bestellmenge: 1pcs
Preis: Negotiable
Verpackung Informationen: Karton PVCs box+outer
Lieferzeit: 3-6 Arbeitstage
Zahlungsbedingungen: T/T, L/C, Western Union, MoneyGram, Paypal
Versorgungsmaterial-Fähigkeit: 5000unit/month
Kontakt

100M MPO Faser-Optiktransceiver QSFP 40G SR4 in mehreren Betriebsarten

Beschreibung
Produktname: Transceiver 40G QSFP Wellenlänge: 850nm
Abstand: 100m Datenrate: 40Gb/s
Schnittstelle: Einzelner MPO-Anschluss Stromversorgung: Einzelnes +3.3V
Garantie: 3 Jahre Anwendung: Ethernet, Faser-Kanal, Schalter, zum der Schnittstelle zu schalten
Markieren:

MPO Fiber Optic Transceiver

,

100M Fiber Optic Transceiver

,

Multimode qsfp optical transceiver

Faser-Optikmodul QSFP 40G SR4, Sfp-Transceiver 100M in mehreren Betriebsarten MPO 850nm
Beschreibung

40G QSFP PSM LR4 ist ein steckbares (QSFP+) optisches Modul des parallelen Form-Faktors des Viererkabels 40Gb/s kleinen. Itprovides erhöhte Portdichte- und Gesamtsystemkosteneinsparungen. Das optische Modul QSFP+-Vollduplex bietet 4, die Unabhängiger und die Empfangskanäle übertragen an, je fähig zur Operation 10Gb/s für eine gesamte Datenrate von 40Gb/s auf 10km von Einmodenfaser.



Ein Flachkabel aus optischen Fasern mit einem MTP-/MPOverbindungsstück kann in den QSFP+-Modulbehälter verstopft werden. Richtige Ausrichtung wird durch die Führungsstifte innerhalb des Behälters sichergestellt. Das Kabel kann nicht normalerweise verdreht werden, damit richtiger Kanal Ausrichtung kanalisiert. Elektrische Verbindung wird durch ein z-steckbares Verbindungsstück des Stift 38 pro MSA-Anforderung erzielt.



Eigenschaften



  1. 4 Kanalvollduplex-Transceivermodule
  2. Übertragungsgeschwindigkeit bis zu 10.5Gbps pro Kanal
  3. 4 Reihe der Kanäle 850nm VCSEL
  4. 4 Kanäle PIN-Fotodetektorreihe
  5. Leistungsaufnahme der geringen Energie <1>
  6. Heißer steckbarer QSFP-Formfaktor
  7. Maximale Verbindungslänge von 100m auf Multimodefaser OM3 (MMF) und von 150m auf OM4 MMF
  8. Einzelner MPO-Verbindungsstückbehälter
  9. Eingebaute digitale Diagnosefunktionen
  10. Funktionierende Gehäusetemperatur 0°C zu +70°C
  11. Spannung der Stromversorgung 3.3V
  12. RoHS 6 konform (bleifrei)



Parameter

Paket (Form-Faktor) QSFP+
Datenrate (typisch) 10,3 Gbps/CH
Mitte-Wellenlänge 850nm
Abstand 100m auf OM3 MMF
Diagnosen Digital-Monitor
Übermittler Reihen-Laser 4CH VCSEL
Empfänger Fotodetektor Reihe PIN-4CH
TX-Spitzenleistung (dBm) -7.5~+2.5
RX-Empfindlichkeit (dBm) -9,5
Niedrige/hohe Gehäusetemperatur 0°C~70°C
Spannungs-Versorgung (typisch) 3.3v
Verbindungsstück MTP/MPO 8F MMF ohne PU





Spezifikation
Parameter Symbol Minute Typisch Maximal Einheit Anmerkungen
Übermittler
Mittelwellenlänge λC 1270 1310 1350 Nanometer 1
Effektivwertspektralbreite λrms     3,5 Nanometer 1
Durchschnittliche Produkteinführungs-Energie, jeder Weg PAVG -5,5 -0,5 +2,3 dBm
Optischer Modulations-Umfang (OMA) POMA -4,5 -0,5 +3,5 dBm 1
Unterschied bezüglich der Produkteinführungs-Energie zwischen irgendwelchen zwei Wegen Ptx, Unterschied     5,0 DB
Produkteinführungs-Energie in OMA minus der Übermittler-und Streuungs-Strafe (TDP), jeder Weg OMA-TDP -9,7     dBm 1
Aufstieg/Abfallzeit Tr/Tf     50 ps
Löschungs-Verhältnis ER 3,5     DB
Relative Intensitäts-Geräusche Rin     -128 dB/Hz
Optische Rückflussdämpfungs-Toleranz TOL     12 DB
Übermittler-Reflexionsvermögen Funktelegrafie     -12 DB
Übermittler-Augen-Masken-Rand EMM 10     % 2
Übermittler-Augen-Masken-Definition {X1, X2, X3, Y1, Y2, Y3}   {0,25, 0,4, 0,45, 0,25, 0,28, 0,4}
Durchschnittlicher Produkteinführungs-Ausschalten-Übermittler, jeder Weg Poff     -30 dBm
Empfänger
Mittelwellenlänge λC 1270 1310 1350 Nanometer
Schaden-Schwelle THd +3     dBm
Überlastung, jeder Weg OVL +1     dBm
Empfänger-Empfindlichkeit in OMA, jeder Weg Sensor     -12,5 dBm
Unterschied bezüglich Energie zwischen irgendwelchen zwei Wegen (OMA) empfangen Prx, Unterschied     5,0 DB
Signal-Verlust erklären Schwelle LOSA -30     dBm
Signal-Verlust Deassert-Schwelle LOSD     -15 dBm
Los-Hysterese LOSH 0,5   6 DB
Optische Rückflussdämpfung ORL     -12 dBm
Empfangen Sie elektrisches 3 DB oberes CutoffFrequency, jeder Weg Fc     12 Gigahertz

Anmerkungen:

1. Übermittlerwellenlänge, Effektivwertspektralbreite und Energiebedarf, das OMA minus TDP Spezifikt. zu treffen, um Verbindungsleistung zu garantieren.

2. Das Augendiagramm wird mit Wellenform 1000 geprüft.



Anwendungen
  • 40GBASE-SR4 40G Ethernet
  • Datacom/Telekommunikation schalten u. Routerverbindungen
  • Daten-Anhäufungs-und Rückwand-Anwendungen
  • Eigene Protokoll-und Dichte-Anwendungen
  • Infiniband-Getriebe an SDR 4ch, an DDR und an QDR

Auftrags-Informationen

Teilnummer Produkt-Beschreibung
QSFP-SR4 850nm, 40G, 150m, 0ºC | +70ºC
QSFP-CSR4 850nm, 40G, 400m, 0ºC | +70ºC
QSFP-LR4

1310nm, 40G, 10km, 0ºC | +70ºC
10GQSFP-CA-1m 10G, verkupfern mit 1M Lichtleiterkabel





Produkt-Bilder

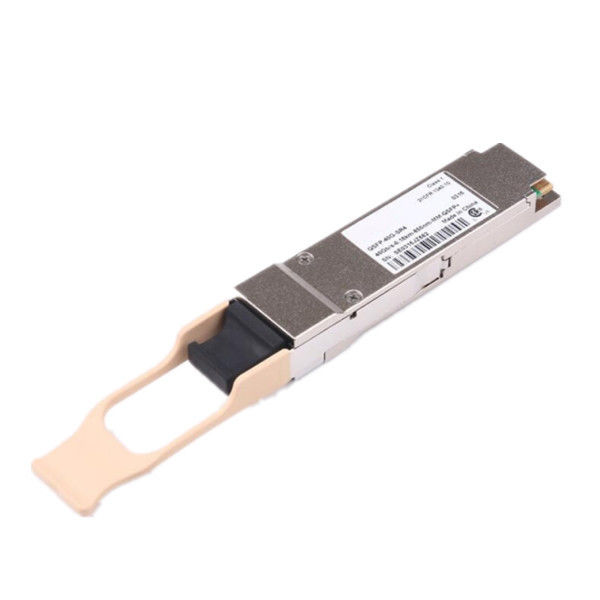

100M MPO Faser-Optiktransceiver QSFP 40G SR4 in mehreren Betriebsarten 0


100M MPO Faser-Optiktransceiver QSFP 40G SR4 in mehreren Betriebsarten 1

Fabrik-Bild
100M MPO Faser-Optiktransceiver QSFP 40G SR4 in mehreren Betriebsarten 2


FAQ

Q1. Kann ich einen Beispielauftrag für dieses Produkt haben?
: Ja begrüßen wir Beispielauftrag, um Qualität zu prüfen und zu überprüfen. Gemischte Proben sind annehmbar.

Q2. Was über die Vorbereitungs- und Anlaufzeit?
: Probe benötigt 3-6 Tage, Massenproduktionszeit benötigt 1-2 Wochen für Auftragsquantität mehr als

Q3. Haben Sie irgendeine MOQ-Grenze für Beispielauftrag?
: Niedriges MOQ, 1pc für die Beispielprüfung ist- verfügbar

Q4. Wie versenden Sie die Waren und wie lang es nehmen, um anzukommen?
: Wir versenden normalerweise durch DHL, UPS, Fedex oder TNT. Es dauert normalerweise 3-5 Tage, um anzukommen. Fluglinie und Seeverschiffen sind- auch optional.

Größe und Tag:

Faser Optik-SFP-Modul,

bidirektionaler Faseroptiktransceiver,

MPO-Faser-Optiktransceiver
